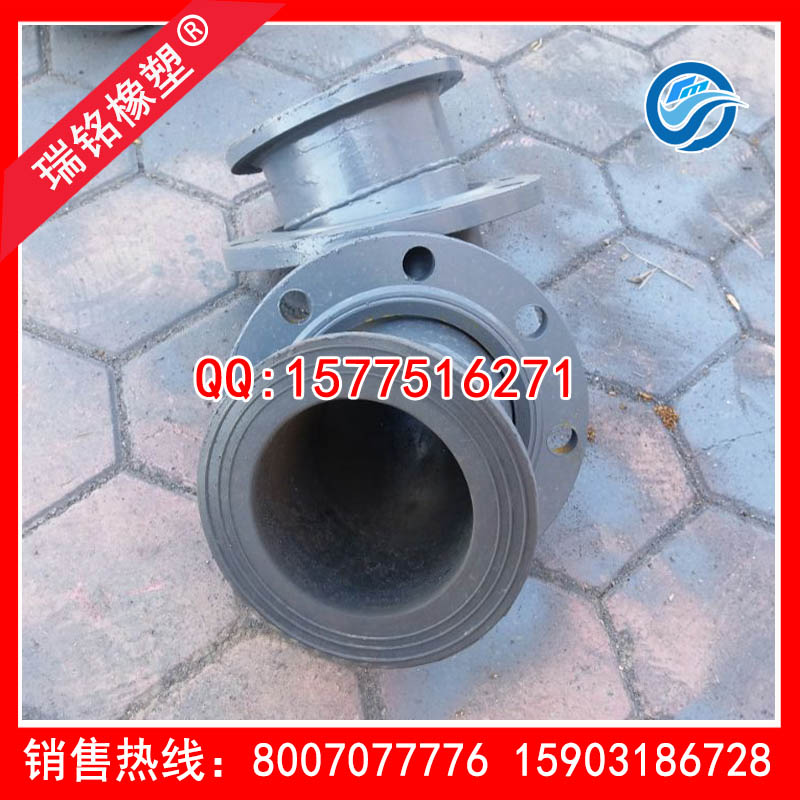

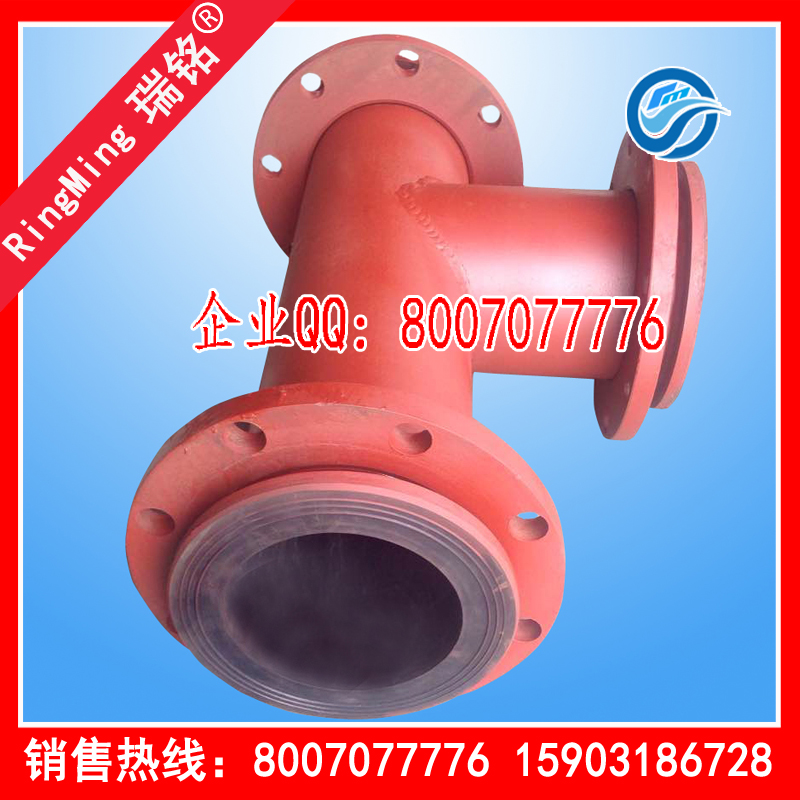

1.耐磨襯膠管
耐磨襯膠鋼管以耐納特彈性橡膠為襯里層，運用“橡膠彈性強、耐磨的特性”，減小輸送介質對管壁的磨損，可以用于礦山的原礦、精礦、尾礦礦漿輸送管路，燃煤電廠輸灰管路，化工系統的帶有固體顆粒的液體輸送管路。
(1)耐磨襯膠管的物性指標：
|
項 目
|
指 標
|
|
襯里層斷裂強度(MPa)≥
|
16.5
|
|
襯里與骨架180。 剝離強度：(KN/m)≥
|
8
|
|
襯里層扯斷伸長率：(%)≥
|
550
|
|
襯里層定伸應力：(300%，MPa)≥
|
9
|
|
襯里層阿克隆磨耗減量：(cm3/1.61km)≤
|
0.1
|
|
襯里硬度(邵爾A型)
|
60±5
|
|
襯里層熱空氣老化斷裂強度變化率(70℃×72h，%)≤
|
10
|
（2）耐磨襯膠管的規格（耐磨襯里膠厚度6mm/層）
|
螺旋焊管為鋼架的耐磨襯膠鋼管規格表
|
無縫鋼管為鋼架的耐磨襯膠鋼管規格表
|
|
鋼管規格
(mm)
|
理論重量(kg/m)
|
工作壓力(MPa)
|
|
鋼管
|
襯里膠
|
襯膠鋼管
|
|
φ219.1×6
|
32.03
|
4.56
|
36.59
|
0～4.0
|
|
φ244.5×6
|
35.79
|
5.13
|
40.92
|
0～4.0
|
|
φ273×6
|
40.01
|
5.77
|
45.78
|
0～4.0
|
|
φ325×6
|
47.54
|
6.93
|
54.47
|
0～2.5
|
|
φ377×6
|
55.40
|
8.11
|
63.51
|
0～2.5
|
|
φ426×6
|
62.65
|
9.21
|
71.86
|
0～2.5
|
|
φ457×6
|
67.23
|
9.91
|
77.14
|
0～1.6
|
|
φ529×6
|
77.89
|
11.52
|
89.41
|
0～1.6
|
|
φ630×7
|
108.05
|
13.75
|
121.8
|
0～1.6
|
|
φ660×7
|
113.23
|
14.43
|
127.66
|
0～1.6
|
|
φ720×7
|
123.59
|
15.77
|
139.36
|
0～1.6
|
|
φ820×8
|
160.70
|
17.99
|
178.69
|
0～1.6
|
|
φ920×8
|
180.43
|
20.23
|
200.66
|
0～1.6
|
|
φ1020×8
|
200.16
|
22.48
|
222.64
|
0～1.0
|
|
|
鋼管規格
(mm)
|
理論重量(kg/m)
|
工作壓力
(MPa)
|
|
鋼管
|
襯里膠
|
襯膠鋼管
|
|
φ108×5
|
12.70
|
2.11
|
14.81
|
0～6.4
|
|
φ133×5
|
15.78
|
2.67
|
18.45
|
0～6.4
|
|
φ159×5
|
18.99
|
3.25
|
22.24
|
0～4.0
|
|
φ180×5
|
21.58
|
3.72
|
25.3
|
0～4.0
|
|
φ219×6
|
31.52
|
4.56
|
36.08
|
0～4.0
|
|
φ245×6
|
35.36
|
5.13
|
40.49
|
0～4.0
|
|
φ273×6.5
|
42.72
|
5.75
|
48.47
|
0～4.0
|
|
φ325×8
|
62.54
|
6.85
|
69.39
|
0～4.0
|
|
φ377×9
|
81.67
|
7.97
|
89.64
|
0～4.0
|
|
φ426×9
|
92.55
|
9.08
|
101.63
|
0～4.0
|
|
φ480×9
|
104.53
|
10.29
|
114.82
|
0～2.5
|
|
φ530×9
|
115.63
|
11.44
|
127.07
|
0～2.5
|
|
φ560×9
|
122.29
|
12.09
|
134.38
|
0～2.5
|
|
φ630×10
|
145.36
|
13.61
|
158.97
|
0～2.5
|
|
